高壓角式截止閥的結構特點及連接尺寸

發布日期：[2021-04-05] 點擊率：

高壓角式截止閥是常用的截止閥，主要用于連接或關閉管道（通常是中，小直徑）中的介質，用于管道。

截止閥是一種旋塞閥盤，密封表面是平坦的或圓錐形的，閥盤沿流體的中心線線性移動。氣門桿運動有兩種類型：舉升桿型（氣門桿上下移動且手輪不升起）和舉升旋轉桿型（手輪和氣門桿一起旋轉并升起）。螺母安裝在閥體上）。截止閥僅適用于全開和全關，不允許進行調節或節流。

截止閥是強制密封閥，因此在關閉該閥時，必須向閥瓣施加壓力以防止密封面泄漏。當介質從閥瓣下方進入閥時，操作力必須克服的阻力是由閥桿和填料之間的摩擦力以及介質壓力產生的推力。關閉閥的力大于打開閥的力，因此需要增加閥桿的直徑。否則，閥桿會彎曲并失效。

截止閥打開且閥瓣的打開高度在標稱直徑的25％到30％之間時，流量達到z大值，表明閥已到達其完全打開位置。因此，截止閥的全開位置必須由閥盤的行程來確定。

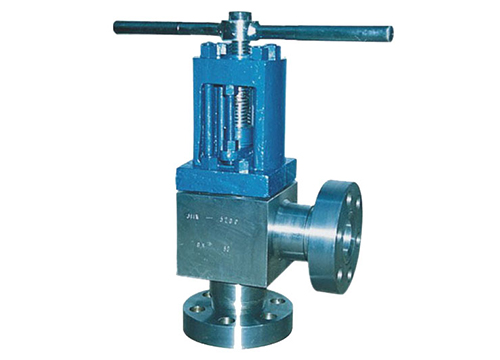

高壓角式截止閥J44H/Y/W-160C/220P250R320L（沖擊手輪）

高壓角式截止閥主要外形及連接尺寸：

型號	通徑 DN(mm)	主要連接尺寸							外形尺寸
型號	通徑 DN(mm)	L	D	D1	M	D2	b	Z-фd	LO	H	H1
AJ44H-320 AL44H-320	3	60	70	42	M14×1.5	10	15	3-16	100	71	77
AJ44H-320 AL44H-320	6	60	70	42	M14×1.5	10	15	3-16	150	80	94
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	20	3-18	200	260	275
J44Y-160 L44Y-160	15	105	95	60	M24×2	16	20	3-18	200	268	288
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	20	3-18	200	268	275
J44Y-320 L44Y-320	15	105	105	68	M33×2	17	20	3-18	200	268	288
J44Y-160 L44Y-160	25	120	102	68	M33×2	28	20	3-18	300	225	245
	32	135	115	80	M42×2	37	22	4-18	300	222	248
	40	165	165	115	M52×2	47	28	6-26	350	265	300
	50	190	165	115	M64×3	59	32	6-26	400	303	345
J44Y-320 L44Y-320	25	120	115	80	M42×2	35	22	4-18	300	225	245
	32	135	135	95	M48×2	41	25	4-22	300	222	248
	40	165	165	115	M64×3	58	32	6-26	350	265	300
	50	190	200	145	M80×3	70	40	6-29	400	303	345
GJ44H-160 GL44H-160	65	215	200	145	M80×3	73	40	6-29	710	430	490
	80	260	225	170	M100×3	93	50	6-33	810	520	600
	100	290	260	195	M125×4	115	60	6-36	850	595	685
GJ44H-320 GHJ44H-320	65	215	225	170	M100×3	90	50	6-33	710	430	490
	80	260	260	195	M125×4	112	60	6-36	810	520	600
	100	290	300	235	M155×4	130	75	8-39	850	595	285
